LWQ系列氣體渦輪流量計
LWQ系列氣體渦輪流量計
產品特點：
◆ 優質合金渦輪，具有更高的穩流和耐腐蝕作用
◆ 進口優質專用軸承，使用壽命長
◆ 計量室與通氣室隔絕，保證了儀表的安全性
◆ 可檢測被測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下（Pb=101.325KPa,Tb=293.15K）的氣體體積累積量；可實時查詢溫度壓力數值
◆ 流量范圍寬（Qmax/Qmin≥20:1)，重復性好，精度高（可達1.0級），壓力損失小，始動流量低，可達0.6m3/h
◆ 智能化儀表系數多點非線性修正
◆ 內置式壓力、溫度傳感器，安全性能高、結構緊湊、外形美觀
◆ 儀表具有防爆及防護功能，防爆標志為ExdⅡBT4、ExiaⅡCT4，防護等級為IP65
◆ 系統低功耗工作，一節3.2V10AH鋰電池可連續使用3年以上
◆ 儀表系數、累計流量值掉電十年不丟
技術參數
一、流量范圍：
|
型號規格
|
公稱通徑
（mm）
|
流量范圍
（m3/h）
|
始動流量
（m3/h）
|
工作壓力
（MPa）
|
安裝形式
|
|
LWQ-25
|
25 （1"）
|
2-40
|
0.6
|
4.0
|
法蘭（螺紋）
|
|
LWQ-40
|
40 （1.5"）
|
3-60
|
0.8
|
4.0
|
法蘭（螺紋）
|
|
LWQ-50
|
50 （2"）
|
5-100
|
1
|
4.0
|
法蘭
|
|
LWQ-80
|
80 （3"）
|
10-200
|
2.5
|
1.6
|
法蘭
|
|
LWQ-100
|
100（4"）
|
20-400
|
2.5
|
1.6
|
法蘭
|
|
LWQ-150
|
150（6"）
|
50-1000
|
4
|
1.6
|
法蘭
|
|
LWQ-200
|
200（8"）
|
100-2000
|
8
|
1.6
|
法蘭
|
|
LWQ-250
|
250（10"）
|
150-3000
|
12
|
1.6
|
法蘭
|
|
LWQ-300
|
300（12"）
|
200-4000
|
16
|
1.6
|
法蘭
|
二、電氣性能指標：
表2
|
型號規格
|
顯示、輸出方式
|
供電電源
|
|
LWQ
|
電壓脈沖低電平≤1V，高電平≥5V，三線制
|
外電源DC12V-24V
|
|
LWQ－A
|
(4～20)mA標準模擬信號線性對應于(0～Qmax)m3/h標準體積流量, 兩線制
|
外電源DC24V
|
|
LWQ－B
|
具有多點精度修正，同時顯示瞬時流量和累計流量雙排液晶顯示，方法如下：
Q XXXX 四位瞬時流量（m3/h）
XXXXXXXX 八位累計流量（m3）
注：累計流量自00.000000開始計數，自動擴大顯示精度，最大記至999999.99。累計流量值可清零，儀表系數、累計流量值掉電十年不丟。
|
3.2V10AH鋰電池供電
|
|
LWQ－C
|
在LWQ-B（現場顯示型）基礎上加裝4－20mADC電流輸出
|
外電源DC24V
|
|
LWQ－D
|
在LWQ-B（現場顯示型）加裝溫度、壓力傳感器，對不同狀況流量進行自動補償修正運算。可同時查詢溫度、壓力、電池電量等數值。可輸出高頻、低頻電壓脈沖信號以及4-20mADC兩線制電流信號。
|
3.2V10AH鋰電池或外電源DC24V
|

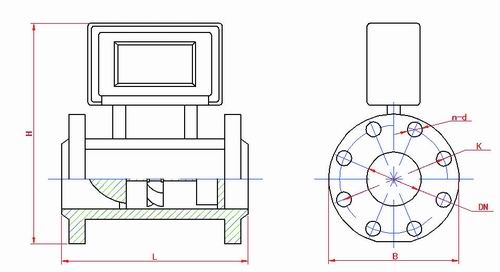

三、外型尺寸：
注：如圖所示為溫壓補償型儀表外形。
同口徑所有型號儀表傳感器部分以及整機高度尺寸一致。
表3
|
型號
|
通徑
mm
|
L
|
B
|
H
|
K
|
n
|
d
|
螺栓規格
|
常規耐壓
MPa
|
|
LWQ-25
|
25
|
170
|
115
|
236
|
85
|
4
|
φ14
|
M12×50
|
4.0
|
|
LWQ-40
|
40
|
200
|
150
|
266
|
110
|
4
|
φ18
|
M16×55
|
|
|
LWQ-50
|
50
|
220
|
165
|
285
|
125
|
4
|
φ18
|
M16×60
|
|
|
LWQ-65
|
65
|
235
|
185
|
300
|
145
|
4
|
φ18
|
M16×65
|
1.6
|
|
LWQ-80
|
80
|
280
|
200
|
319
|
160
|
8
|
φ18
|
M16×70
|
|
|
LWQ-100
|
100
|
330
|
220
|
337
|
180
|
8
|
φ18
|
M16×80
|
|
|
LWQ-150
|
150
|
450
|
285
|
395
|
240
|
8
|
φ22
|
M20×80
|
|
|
LWQ-200
|
200
|
550
|
340
|
448
|
295
|
12
|
φ22
|
M20×90
|
|
|
LWQ-250
|
250
|
700
|
403
|
495
|
355
|
12
|
φ26
|
M24×90
|
|
|
LWQ-300
|
300
|
800
|
460
|
548
|
410
|
12
|
φ26
|
M24×100
|
